几何画板中如何画三角坐标系？

几何画板 2021-06-25 21:36:13

在学习三角函数时，往往需要画出函数图像进行研究，那画函数图像就需要建立三角坐标系，就算是在几何画板中画三角函数图像也不例外，都是要建立坐标系。几何画板作为好用的数学学习辅助工具，其中画三角坐标系的方法有很多，下面就一起学习具体的绘制技巧。

打开几何画板，在上方“绘图”菜单里点击“定义坐标系”，定义好坐标系后点击“绘图”菜单选择“坐标网格”——“三角坐标网格”，接着在弹出的对话框点击“是”，就可以建立如下图所示的三角坐标系。

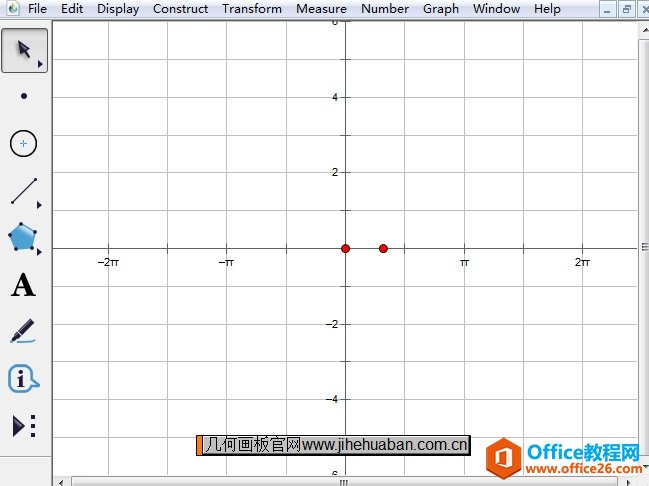

利用绘图菜单建立自带的坐标系示例

提示：也可以在定义好坐标系后，在画板上单击右键选择“三角坐标网格”就可以将x轴转换为弧度制了，如下图所示。

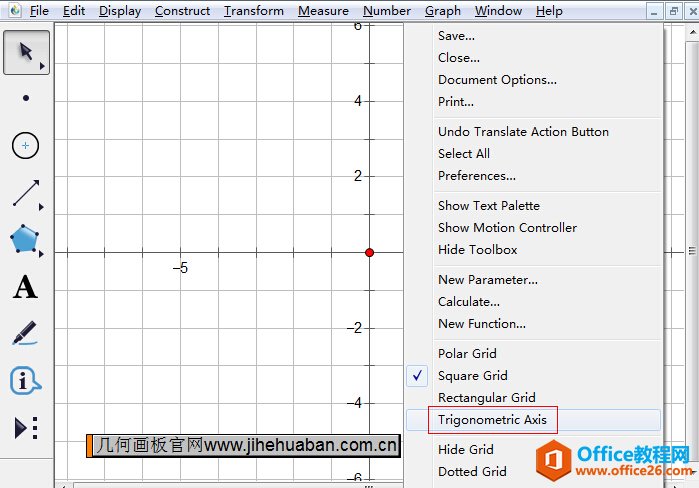

在坐标系下右键选择三角坐标网格示例

步骤一打开几何画板，鼠标单击左侧侧边栏“自定义工具”按钮，在弹出的工具菜单选择“经典坐标系”——“蚂蚁|三角坐标系”，如下图所示；

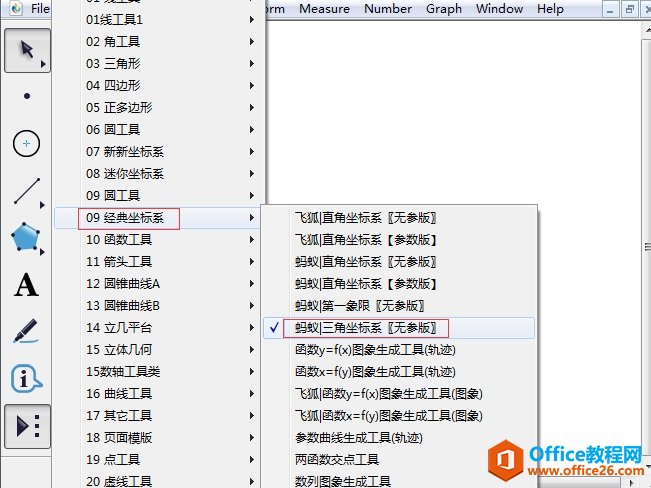

在自定义工具下选择蚂蚁|三角坐标系示例

步骤二选择以上工具后，在画板工作区域单击两下，即可画出三角坐标系，如下图所示；

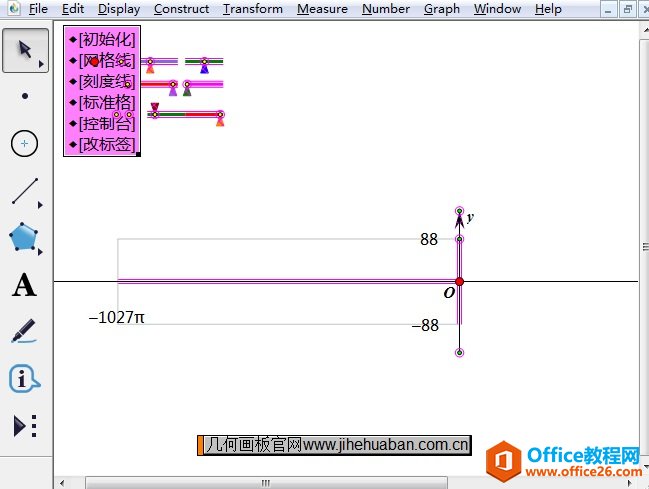

绘制的蚂蚁|三角坐标系示例

步骤三此时的坐标系比较乱，需要进行调整。点击“初始化”按钮，即可还原坐标系到初始状态，如下图所示。

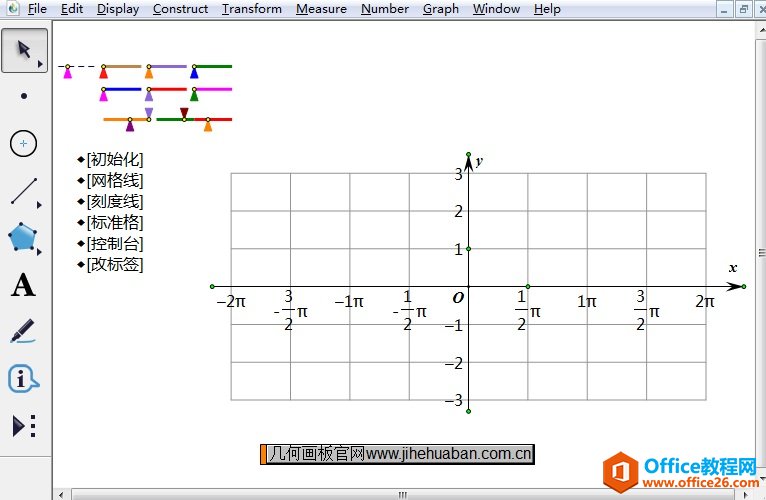

对蚂蚁|三角坐标系执行初始化示例

该坐标系中设计比较自由，还可以点击“网格线”按钮将网格进行隐藏，点击“刻度线”按钮即可显示该坐标系中的刻度线，点击“标准格”按钮即可调整网格为正方形，点击“控制台”按钮即可将坐标系的控制台隐藏起来，点击“该标签”按钮，即可修改刻度值标签。

以上就是在几何画板中画三角坐标系的方法，方法一是使用系统自带的坐标系，方法二是使用自定义工具下的坐标系工具，此方法建立的坐标系比较自由，建议使用。
