Visio 不规则封闭图形填充方法图解详细教程
Visio
2021-06-25 21:03:33
使用VISIO(2010)时，对规则的封闭图形填充非常简单，但是要想画一个不规则的图形，并且填充颜色，就不是那么容易。现在举例说明。

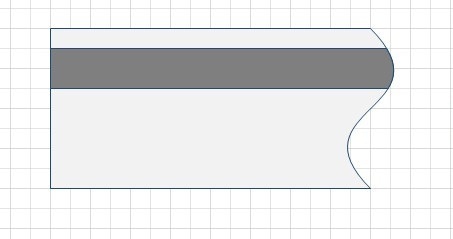

如果实现如图0所示的填充，可以使用如下步骤。
图0
首先打开VISIO的“开发工具”菜单。“开始”---->“选项”---->“”自定义功能区----->在”自定义功能区“的”主选项卡“，选中”开发工具“，此时在VISIO的菜单会出现”开发工具“菜单。

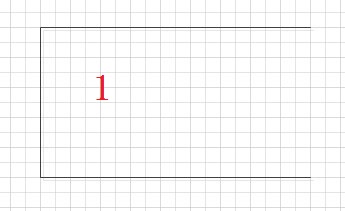

1.使用线条画出如图1所示的图形。
图1

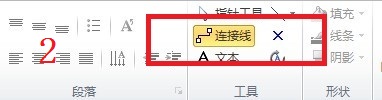

2.选中开始菜单中的”连接线“，如图2
图2

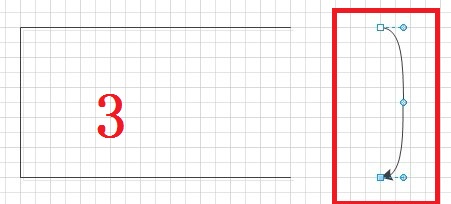

3.使用连接线画一条连接线，如图3，注意连接线的高度与与图1所画形状的高度相同
图3

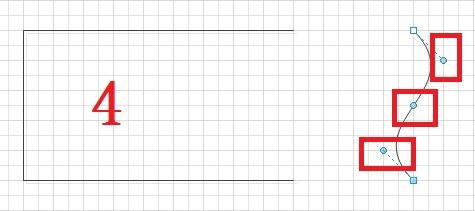

4. 右键选中3中的连接线，然后选择”曲线连接线“，调节图4中三个点的位置，连接线调节成如图4中的形状
图4

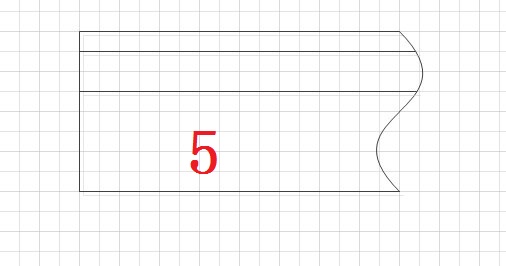

5.把调节好的连接线靠紧1中所画的形状，然后再画两条直线，形成如图5的形状
图5

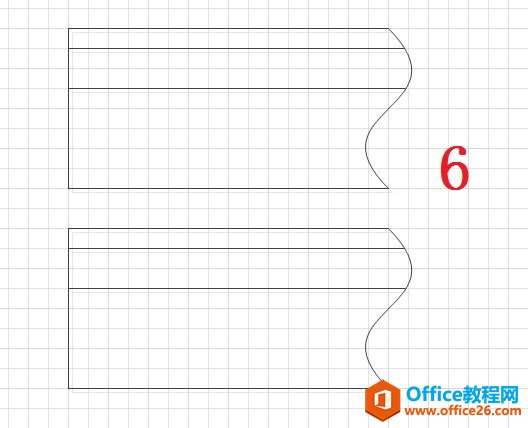

6. 复制一个图5，如图6
图6
7.选中图6中的下面一个图形，然后打开”开发工具“菜单，选择”形状设计“----->”操作“---->”修剪“，如图7
图7

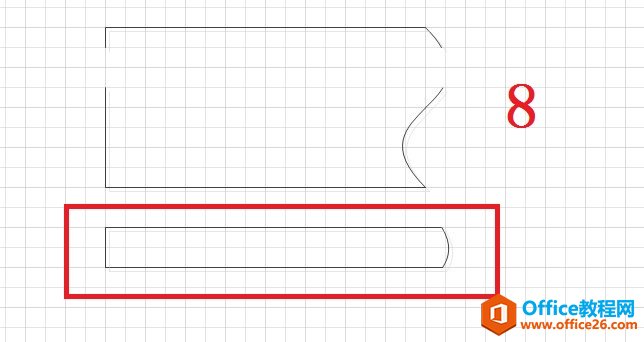

8. 选择需要的线条形状，然后从图7所选的图形中拖出来，如图8
图8

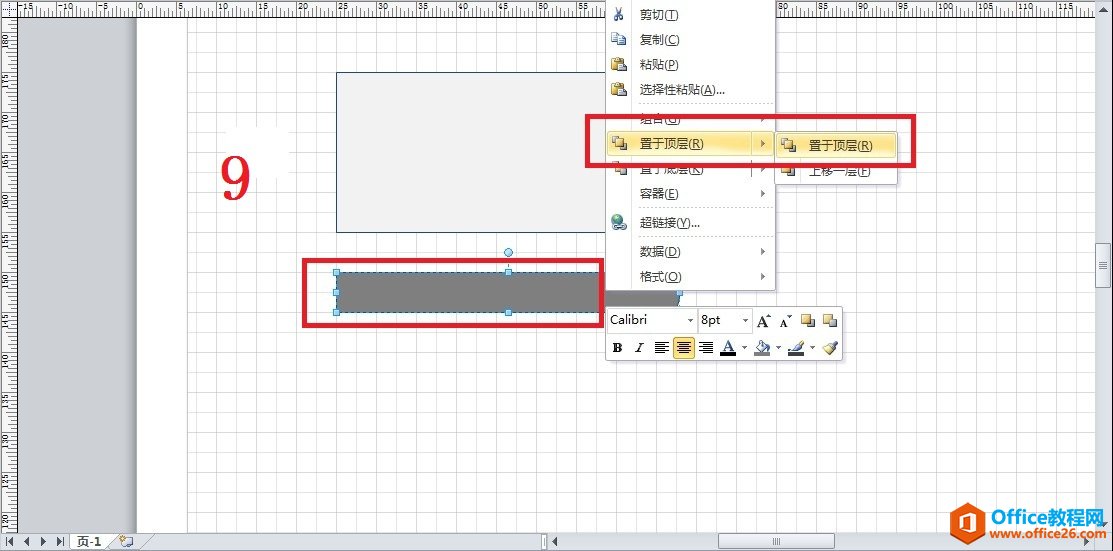

9. 选中图8中红色矩形框住的图形，然后”开发工具“---->"形状设计"---->”组合“，然后再”开发工具“---->"形状设计"---->”操作“----->”连接“，然后就可以像填充普通图形那样，对该不规则封闭图形进行填充了。在该图形上右键，设置该图形位于”顶层“。如图9
图9
10.对图6中另一个不规则图形，进行如下操作：”开发工具“---->"形状设计"---->”组合“，然后再”开发工具“---->"形状设计"---->”操作“----->”连接“，然后就可以像填充普通图形那样，对该不规则封闭图形进行填充了。填充之后，把图9中做好的填充图形覆盖到该图上，就完成了。如图10所示。
图10
